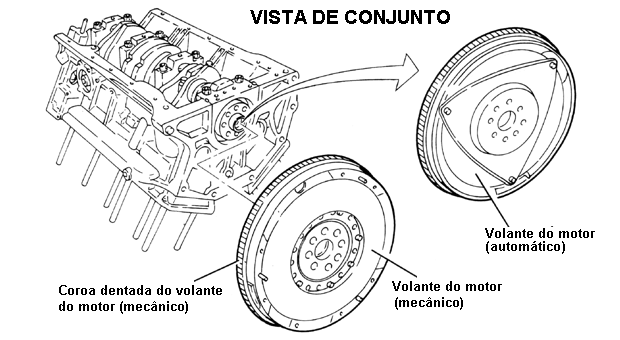

Vista de conjunto
Volante do motor-remoção e recolocação
RETIRADA
- Remover o revestimento do fechamento lateral do console.
- Remover as rodas dianteiras.
- Remover o elemento dianteiro e o elemento traseiro da
proteção do vão das rodas dianteiras.
- Remover a proteção lateral dianteira esquerda e direita
do vão do motor.
- Remover a proteção da travessa dianteira.
- Remover a proteção lateral traseira esquerda e direita
do vão do motor.
- Remover as grades dianteiras laterais e central.
- Remover a mangueira do debímetro à caixa de
aspiração de ar.
- Remover a chapa de proteção do motor.
- Remover a mangueira superior de entrada do líquido de
arrefecimento do radiador.
- Remover a mangueira inferior de saída do líquido de
arrefecimento do radiador.
- Remover a travessa de ligação das sedes dos faróis.
- Remover a correia única dos órgãos do motor.
- Remover o tirante de reação do motopropulsor.
- Remover a tubulação de descarga dos coletores de
descarga direito e esquerdo.
- Remover o motopropulsor completo de câmbio
automático.
- Montar a ferramenta (1) de trava do volante.
- Soltar os parafusos (2a) e retirar o volante do motor
(2b) completo com suporte de fixação ao conversor de
torque.
RECOLOCAÇÃO
- Montar o volante do motor e fixá-lo com os relativos
parafusos no torque prescrito.
- Retirar a ferramenta de trava do volante.
- Montar o motopropulsor completo de câmbio
automático.
- Montar a tubulação de descarga nos coletores de
descarga esquerdo e direito.
- Montar o tirante de reação do motopropulsor.
- Montar a correia única dos órgãos do motor.
- Montar a travessa de ligação das sedes dos faróis.
- Montar a mangueira inferior de saída do líquido de
arrefecimento do radiador.
- Montar a mangueira superior de entrada do líquido de
arrefecimento no radiador.
- Montar a chapa de proteção do motor.
- Montar a mangueira do debímetro à caixa de aspiração
de ar.
- Montar as grades dianteiras laterais e central.
- Montar a proteção lateral traseira direita e esquerda do
vão do motor.
- Montar a proteção lateral dianteira direita e esquerda
do vão do motor.
- Montar a proteção da travessa dianteira.
- Montar o elemento dianteiro e o elemento traseiro da
proteção dos vãos das rodas dianteiras.
- Montar as rodas dianteiras.
- Montar o revestimento do fechamento lateral do
console.
Roda fônica no volante p/ sensor rotação/fase c/ volante removido
RETIRADA
- Soltar os parafusos (1a) e retirar a roda fônica do sensor de giros e fase (1b).
RECOLOCAÇÃO
- Montar uma nova roda fônica para o sensor de giros e fase e fixá-la com os relativos parafusos.
