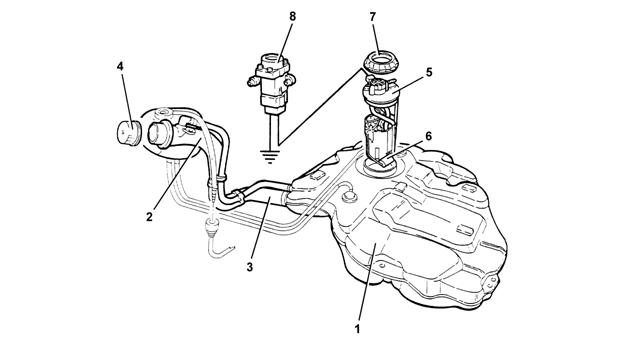

Reservatório de combustível-remoção e recolocação

RETIRADA

- Colocar o veículo no elevador.
- Certificar-se de que a chave da ignição está na posição STOP e desligar o terminal ( - ) da bateria.
- Remover o revestimento do plano de carga.
- Remover a bomba de combustível completa de indicador de nível.
- Aspirar o combustível do reservatório com uma aparelhagem adequada.
- Remover as duas rodas traseiras.

(A)
- Desligar do reservatório, a tubulação (1) de refluxo de combustível.
- Desligar do reservatório, o tubo (2) de entrada de combustível.

(B)
- Soltar a porca (1) de fixação do suporte do cabo do freio de mão.
- Soltar os parafusos (2a) e a porca (2b) e retirar a proteção de calor (2c).

(C)
- Colocar um macaco hidráulico (1) sob a travessa das suspensões traseiras.
- Soltar os parafusos (2a) e abaixar até o necessário a travessa das suspensões traseiras (2b) com o macaco hidráulico.

(D)
- Colocar um macaco hidráulico (1) sob o reservatório de combustível.
- Soltar os parafusos (2) de fixação do reservatório de combustível.
- Abaixar o reservatório de combustível até o necessário para desligar as tubulações de envio ao separador dos vapores de combustível.
- Abaixar completamente o macaco hidráulico e retirar o reservatório (3) de combustível.

RECOLOCAÇÃO

- Aproximar o reservatório de combustível de sua sede utilizando o macaco hidráulico e ligar as tubulações de envio ao separador dos vapores de combustível.
- Recolocar o reservatório de combustível em sua sede e fixá-lo com os relativos parafusos.
- Retirar o macaco hidráulico.

(E)
- Recolocar a travessa das suspensões traseiras (1a) em sua sede utilizando um macaco hidráulico (1b) e fixá-la com os relativos parafusos (1c) no torque prescrito.
- Retirar o macaco hidráulico sob a travessa.
- Montar a proteção contra calor e fixá-la com os relativos parafusos e a porca.
- Apertar a porca de fixação do suporte do cabo do freio de mão.
- Ligar o tubo de entrada de combustível ao reservatório.
- Ligar a tubulação de refluxo de combustível ao reservatório.
- Montar as duas rodas traseiras.
- Montar a bomba de combustível completa de indicador de nível.
- Montar o revestimento do plano de carga.
- Ligar o terminal (-) da bateria.
- Retirar o veículo do elevador.

Reservatório de combustível-substituição

RETIRADA

- Remover o revestimento do plano de carga.

- Remover a bomba de combustível completa de indicador de nível de combustível.

- Remover as duas rodas traseiras.
- Remover o reservatório de combustível, completo de respiro.

- Retirar as válvulas (1) multifunções do reservatório de combustível.

RECOLOCAÇÃO

- Montar as válvulas multifunções no reservatório de combustível.
- Montar o reservatório de combustível com respirol.
- Montar as duas rodas traseiras.
- Montar a boma de combustível completa de indicador.
- Montar o revestimento do plano de carga.

Tubo de introdução de combustível
RETIRADA

- Colocar o veículo no elevador.
- Remover o revestimento do plano de carga.
- Remover a bomba de combustível completa de indicador de nível.
- Aspirar o combustível do reservatório com uma aparelhagem adequada.
- Remover a roda traseira direita.
- Soltar os parafusos e desencaixar a parte traseira do revestimento do vão da roda traseira direita.

(A)
- Desligar do separador dos vapores de combustível, as tubulações (1) às válvulas no reservatório.
- Desligar o engate rápido (2) da tubulação de envio dos vapores de combustível ao caníster.
- Soltar os parafusos (3) de fixação do tubo de introdução de combustível à carroceria.

(B)
- Retirar a tampa (1) do tubo de introdução de combustível.
- Retirar a mola (2) de fixação do tubo de introdução de combustível e desencaixá-lo da relativa sede apertando para dentro.

(C)
- Desligar a tubulação (1) de refluxo de combustível do reservatório.
- Desligar o tubo (2) de entrada de combustível do reservatório.
- Desencaixar as tubulações (3) dos vapores de combustível da abraçadeira no tubo de união da tubulação rígida ao reservatório de combustível.

(D)- Remover a tubulação (1) de introdução de combustível completa.

RECOLOCAÇÃO

- Recolocar a tubulação de introdução de combustível em sua sede e ligá-la ao reservatório de combustível.
- Ligar a tubulação de refluxo de combustível ao reservatório.
- Fixar as tubulações dos vapores de combustível à abraçadeira no tubo de união da tubulação rígida ao reservatório.
- Recolocar em sua sede o tubo de introdução de combustível e fixá-lo com a relativa mola.
- Colocar a tampa do tubo de introdução de combustível.
- Apertar os parafusos de fixação do tubo de combustível à carroceria.
- Ligar o engate rápido da tubulação de envio de vapores de combustível ao caníster.
- Ligar ao separador dos vapores de combustível as tubulações de ligação às válvulas no reservatório.
- Recolocar em sua sede o revestimento do vão da roda traseira direita e fixá-lo com os relativos parafusos.
- Montar a roda traseira direita.
- Montar a bomba de combustível completa de indicador.
- Montar o revestimento do plano de carga.
- Retirar o veículo do elevador.

Tubo de introdução de combustível-trecho rígido

RETIRADA

- Colocar o veículo no elevador.
- Remover o revestimento do plano de carga.
- Remover a bomba de combustível completa de indicador de nível.
- Aspirar o combustível do reservatório com uma aparelhagem adequada.
- Remover a roda traseira direita.
- Soltar os parafusos e desencaixar a parte traseira do revestimento do vão da roda traseira direita.

(A)
- Desligar do separador dos vapores de combustível, as tubulações (1) às válvulas no reservatório.
- Desligar o engate rápido da tubulação (2) de envio dos vapores de combustível ao caníster.
- Soltar os parafusos (3) de fixação do tubo de introdução de combustível à carroceria.
- Afrouxar a abraçadeira (4) de fixação do tubo de introdução de combustível à mangueira.

(B)
- Retirar a tampa (1) do tubo de introdução de combustível.
- Retirar a mola (2) de fixação do tubo de introdução de combustível e desencaixá-lo da relativa sede apertando para dentro.

(C)
- Desligar a tubulação (1) de refluxo de combustível do tubo de introdução de combustível e desencaixá-la da abraçadeira de fixação.
- Retirar o tubo de introdução de combustível (2) desencaixando-o da mangueira.

RECOLOCAÇÃO

- Recolocar em sua sede o tubo de introdução de combustível e ligá-lo à mangueira.
- Ligar a tubulação de refluxo de combustível ao tubo de introdução de combustível e fixá-la à relativa abraçadeira.
- Recolocar em sua sede o tubo de introdução de combustível e fixá-lo com a relativa mola.
- Colocar a tampa do tubo de introdução de combustível.
- Apertar a abraçadeira de fixação do tubo de introdução de combustível à carroceria.
- Apertar os parafusos de fixação do tubo de combustível à carroceria.
- Ligar o engate rápido da tubulação de envio de vapores de combustível ao caníster.
- Ligar ao separador dos vapores de combustível as tubulações de ligação às válvulas no reservatório.
- Recolocar em sua sede o revestimento do vão da roda traseira direita e fixá-lo com os relativos parafusos.
- Montar a roda traseira direita.
- Montar a bomba de combustível completa de indicador.
- Montar o revestimento do plano de carga.
- Retirar o veículo do elevador.

Mangueira de união tubo introdução ao resevatório

RETIRADA

- Colocar o veículo no elevador.
- Remover a roda traseira direita.
- Remover o revestimento do plano de carga.

- Remover a bomba de combustível completa de indicador de nível.

- Aspirar o combustível do reservatório com uma aparelhagem adequada.
- Soltar os parafusos e desencaixar a parte traseira do revestimento do vão da roda traseira direita.
- Desencaixar a tubulação (1) de refluxo de combustível e as tubulações dos vapores de combustível da abraçadeira na mangueira de união da tubulação rígida ao reservatório.
- Desligar e retirar a mangueira (2) de união da tubulação rígida ao reservatório de combustível.

RECOLOCAÇÃO

- Montar a mangueira de união da tubulação rígida ao reservatório de combustível.
- Fixar a tubulação de refluxo de combustível e as tubulações dos vapores de combustível à abraçadeira na mangueira de união da tubulação rígida ao reservatório.
- Recolocar em sua sede o revestimento do vão da roda traseira direita e fixá-lo com os relativos parafusos.
- Montar a bomba de combustível completa de indicador.
- Montar o revestimento do plano de carga.
- Montar a roda traseira direita.
- Retirar o veículo do elevador.

Tampa do tubo de introdução

RETIRADA

- Abrir a portinhola de acesso à tampa do tubo de introdução de combustível.
- Soltar e retirar a tampa do tubo de introdução de combustível.

RECOLOCAÇÃO

- Montar a tampa do tubo de introdução de combustível e apertá-la até perceber o travamento do dispositivo de segurança.
- Fechar a portinhola de acesso.

Conjunto bomba de combustível com indicador de nível

RETIRADA

- Colocar o veículo no elevador.
- Certificar-se de que a chave da ignição está na posição STOP e desligar o terminal ( - ) da bateria.
- Descarregar a pressão de alimentação de combustível.
- Remover o revestimento do plano de carga.

(A)
- Soltar os parafusos (1a) e retirar a tampa (1b) de acesso ao conjunto da bomba imersa completa com comando indicador do nível.
- Desligar a conexão elétrica (2) do conjunto da bomba imersa completa com comando indicador do nível.
- Desligar o engate rápido da tubulação (3) de envio de combustível.

(B)
- Soltar a luva (1a) de fixação do conjunto da bomba imersa completa com comando indicador de nível com a ferramenta (1b).
- Retirar o conjunto da bomba imersa (2) completo com comando indicador de nível.

RECOLOCAÇÃO

- Montar o conjunto da bomba imersa completo com comando indicador de nível de modo que a seta estampada na tampa fique alinhada com a seta existente no reservatório.
- Montar a luva de fixação do conjunto da bomba imersa completa com comando indicador de nível e apertá-la com a ferramenta.
- Ligar o engate rápido da tubulação de envio de combustível.
- Ligar a conexão elétrica ao conjunto da bomba imersa completa com indicador de nível.
- Montar a tampa de acesso e fixá-la com os relativos parafusos.
- Montar o revestimento do plano de carga.
- Ligar o terminal (-) da bateria.
- Retirar o veículo do elevador.

Interruptor inercial

RETIRADA

- Remover o banco dianteiro esquerdo.

- Cortar o tapete do piso ao longo (1) da zona evidenciada na figura.
- Soltar os parafusos (2) de fixação do interruptor inercial à carroceria.
- Desligar a conexão elétrica (3a) e retirar o interruptor inercial (3b).

RECOLOCAÇÃO

- Ligar a conexão elétrica do interruptor inercial.
- Recolocar em sua sede o interruptor inercial e fixá-lo com os relativos parafusos.
- Montar o banco dianteiro esquerdo.
