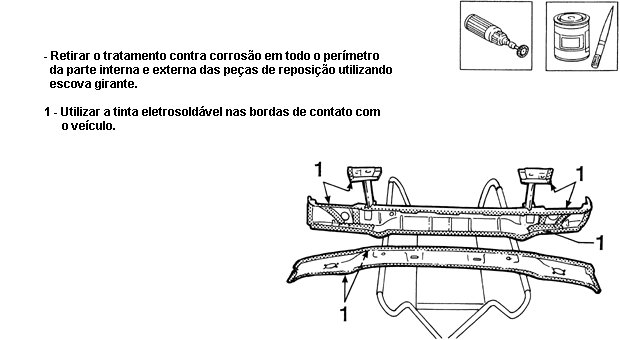

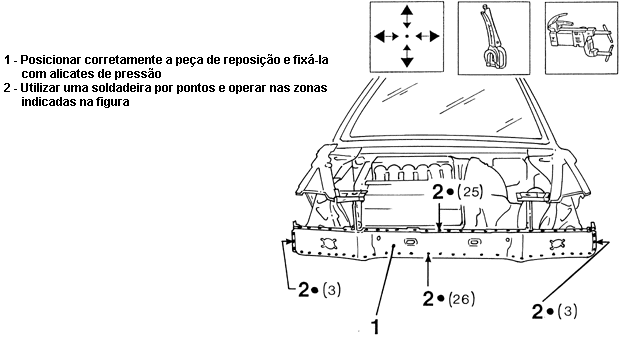

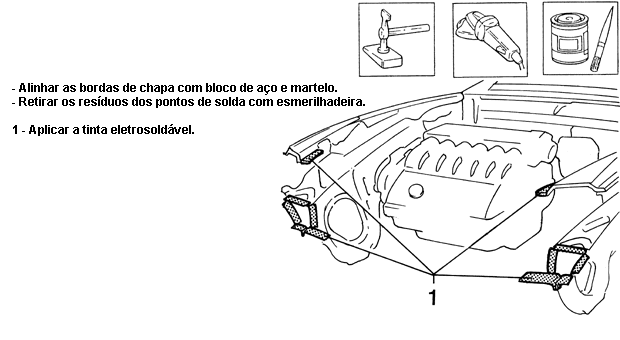

Travessa de lig. das sedes dos farois

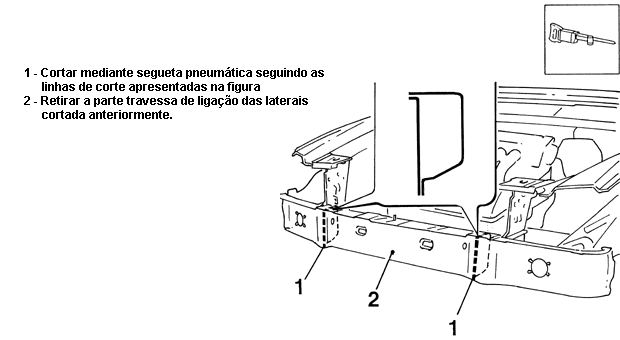

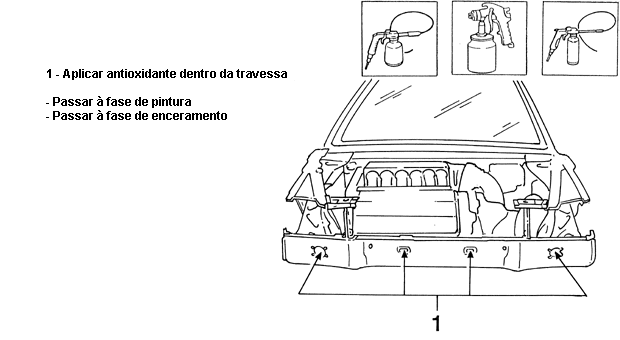

Travessa de lig. das lat. dianteira

REMOÇÃO

- Remover a roda dianteria.
- Remover a proteção suplementar dianteira do vão da roda.
- Soltar os parafusos de fixação do vão da roda à carroceria.
- Retirar o botão de fixação.
- Retirar a proteção.
- Remover o pára-choque dianteiro - 7055B.

- Remover o farol - 5540B.

- Remover o repetidor lateral.
- Proteger a chapa entorno do repetidor lateral com fita de papel para evitar danos a carroceria.
- Com a ferramenta 1.823.014.000, desencaixar o repetidor
- Soltar a conexão elétrica e remover o repetidor.
- Remover o reservatório do líquido do lavador do pára-brisa - 5050A.

- Remover a moldura sobre a longarina.
- Soltar os parafusos de fixação da moldura.
- Retirar o parafuso de fixação do revestimento do vão da roda dianteira à moldura.
- Remover o pára-lama dianteiro - 7090A.

- Remover a grade lateral dianteira.
- Soltar os parafusos de fixação da grade central.
- Retirar a grade central.
- Soltar os parafusos de fixação da grade lateral.
- Remover a grade lateral em direção à fechadura e retira-la.
- Remover a cobertura da travessa dianteira do vão do motor.
- Retirar os botões e remover a meia cobertura lateral dianteira do vão do motor.
- Soltar os parafusos e retirar a cobertura da travessa dianteria.

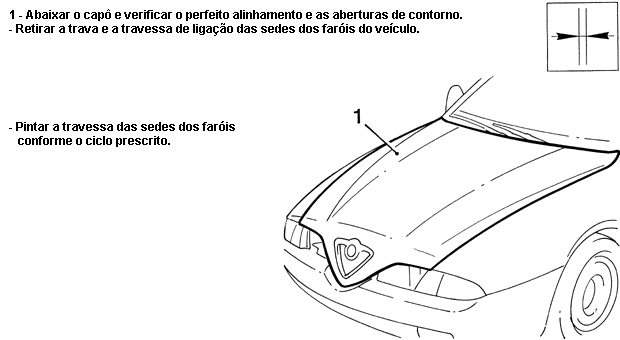

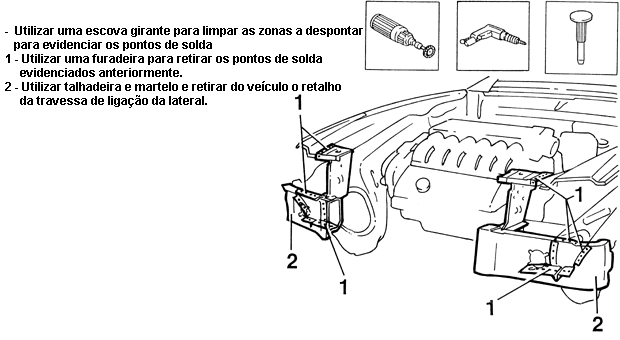

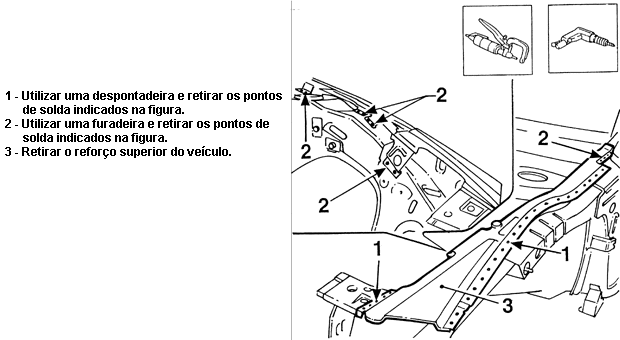

- Remover a travessa de ligação das sedes dos faróis, seguindo instruções das páginas a seguir.
- Remover o radiador de arrefecimento do motor - 1088B.

- Remover o capô do motor - 7025A

- Afastar todos os componentes interferentes.
- Verificar se existem deformações nos órgãos ligados através de um controle das cotas de alinhamento da carroceria, utilizando os meios adequados de verificação (bancadas de comparação, gabaritos ou calibres).
- Efetuar as eventuais operações de alinhamento da carroceria antes de efetuar o corte do componente.

- Recolocar o capô.
- Recolocar o radiador de arrefecimento do motor.
- Recolocar o radiador de arrefecimento do motor.

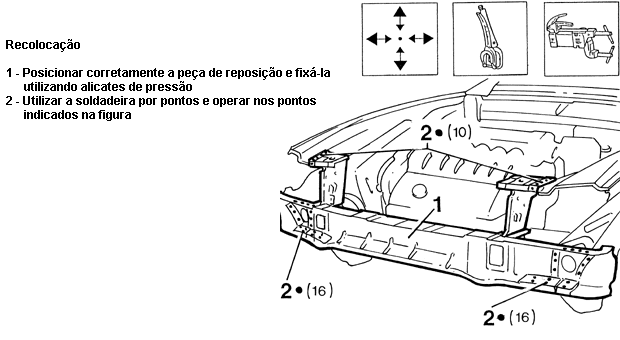

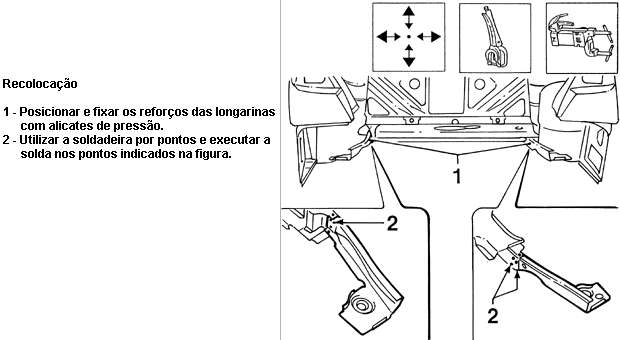

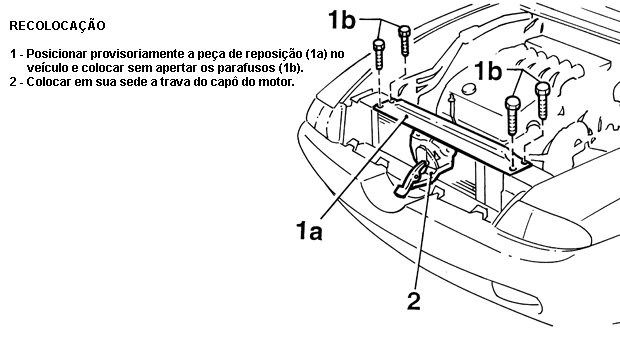

- Recolocar a travessa de ligação das sedes dos faróis.
- Recolocar a trava do capô do motor.
- Recolocar a cobertura da travassa dianteira do vão do motor.
- Recolocar a grade dianteira central.
- Recolocar grade dianteira lateral.
- Recolocar o pára-lama dianteiro .
- Recolocar a moldura sobre a longarina.
- Recolocar o revestimento do líquido do lavador do pára-brisa.
- Recolocar o repetidor lateral .
- Recolocar o farol.
- Recolocar o pára-choque dianteiro.
- Recolocar a proteção suplementar dianteira do vão da roda.
- Recolocar a roda dianteira.

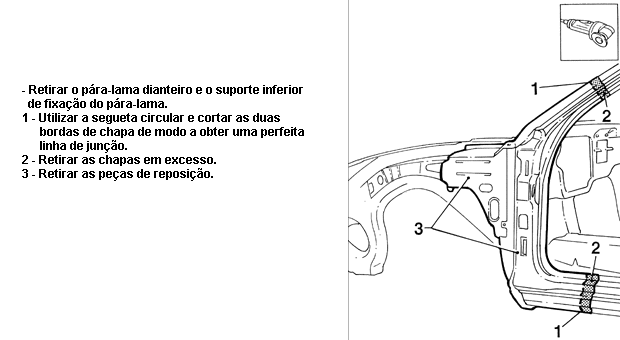

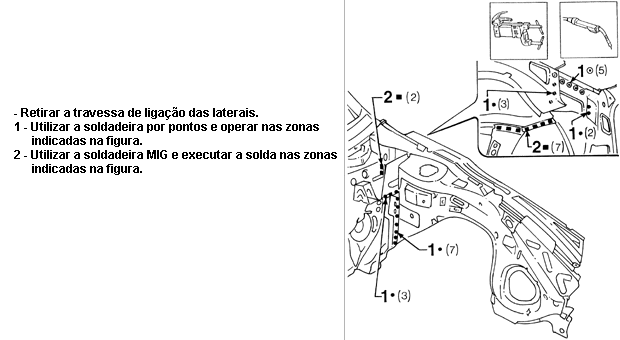

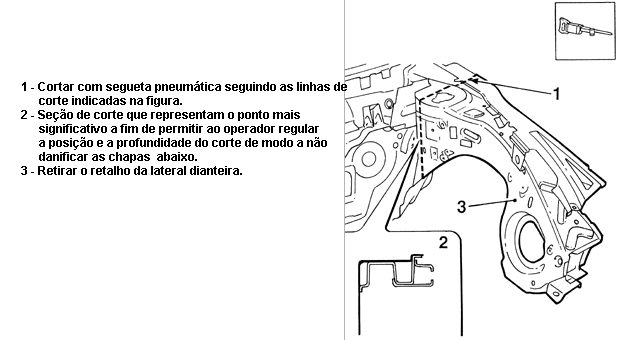

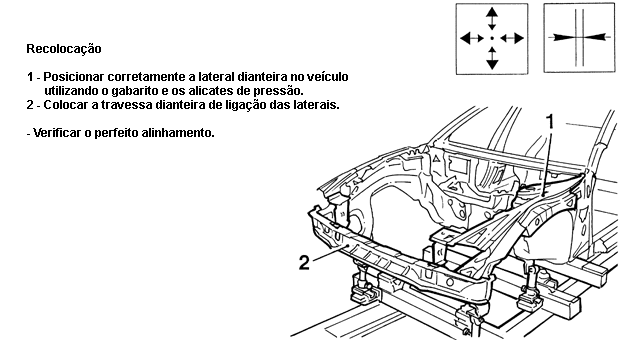

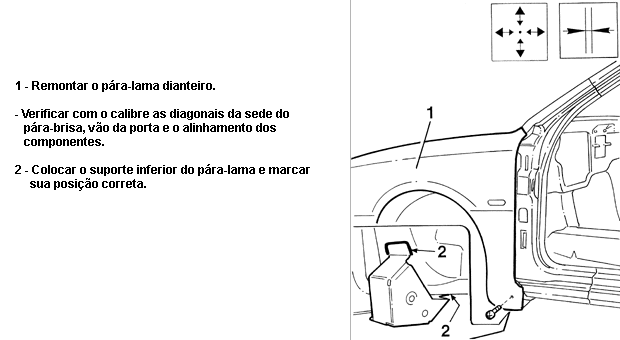

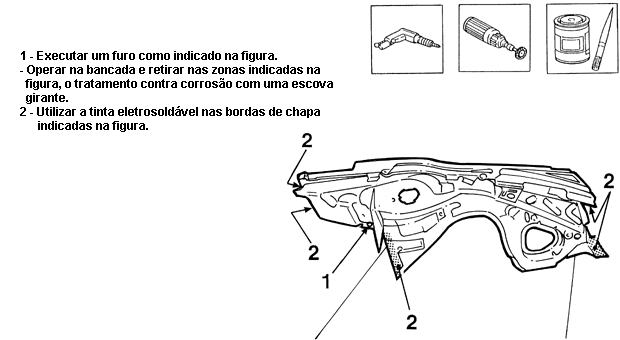

Lateral dianteira

- Recolocar a coluna dianteira (após outra intervenção) excluindo do vidro do pára-brisa e revestimento do painel de instrumentos) e adaptação para substituição.
- Recolocar a travessa de ligação das laterais dianteiras (após outra intervenção) e adaptação para substituição
- Reposicionar os componentes interferentes.
- Recolocar a pedaleira completa.
- Recolocar o braço oscilante superior. Verificação do alinhamento das rodas a parte.
- Recolocar o grupo mola/amortecedor da suspensão dianteira. Verificação do alinhamento das rodas se necessário a parte.
- Recolocar o tubo rígido de envio do cilindro mestre (bomba) e sangria da instalação.
- Recolocar o cilindro operador / atuador hidráulico da embreagem e sangria da instalação.
- Recolocar a tubulação rígida da central hidráulica à conexão das tubulações dos freios traseiros.
- Recolocar a tubulação rígida da central hidráulica ao freio dianteiro esquerdo.
- Recolocar o suporte da central do ABS.
- Recolocar a central hidráulica e eletrônica da instalação ABS, Inclui sangria da instalação.
- Recolocar o servofreio.
- Recolocar a tubulação rígida, do cilindro mestre (bomba) à central hidráulica do ABS.
- Recolocar o reservatório do líquido dos freios e lavagem interna.
- Recolocar as tubulações rígidas (triplex) do circuito hidráulico da instalação da direção hidráulica, Inclui sangria da instalação.
- Recolocar as tubulações de alimentação da bomba e de retorno do reservatório do líquido da direção hidráulica.
- Recolocar o reservatório do líquido da direção hidráulica, inclui sangria da instalação.
- Recolocar a caixa de direção hidráulica. Eventual verificação da convergência das rodas se necessário a parte. Inclui sangria da instalação.
- Recolocar o suporte do reservatório de alimentação do arrefecimento do motor.
- Recolocar o reservatório de alimentação do arrefecimento do motor.
- Recolocar o grupo motopropulsor com câmbio mecânico, completo com estrutura de sustentação, suspensões dianteiras.
- Recolocar o banco dianteiro.
- Recolocar o comando da abertura do capô.
- Recolocar o revestimento do painel de instrumentos.
- Recolocar o grupo aquecedor/distribuidor do ar condicionado.
- Recolocar o vidro do pára-brisa. Compreende limpeza das bordas do vidro e alojamento na carroceria.
- Recolocar a porta dianteira.
- Recolocar o pára-lama dianteiro.
- Recolocar o capô do motor.

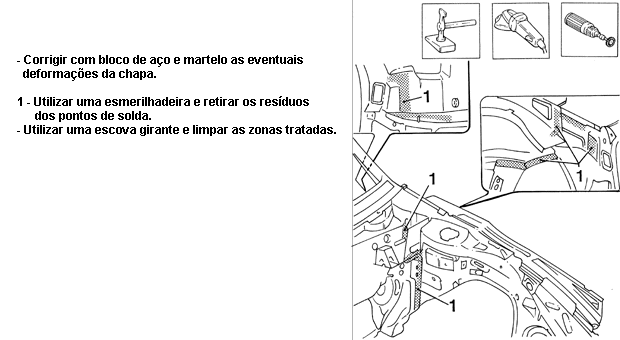

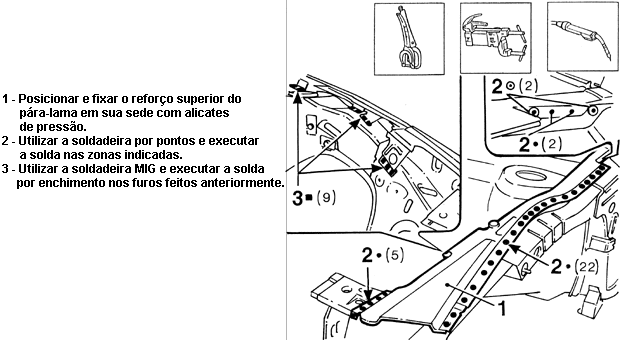

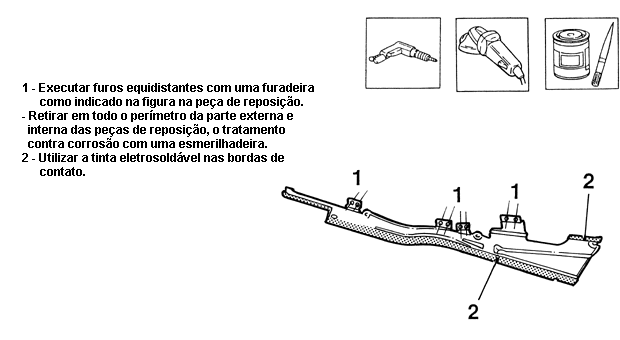

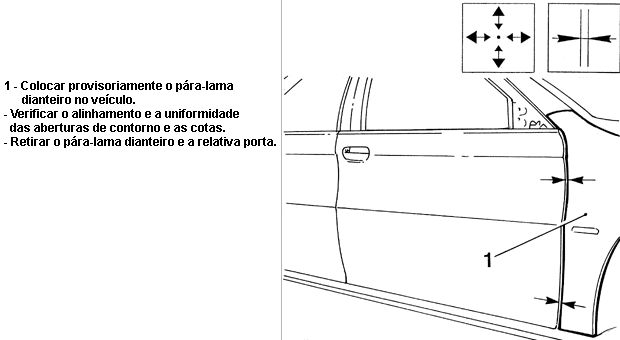

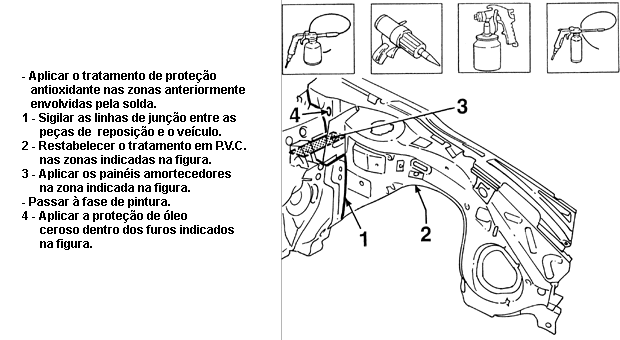

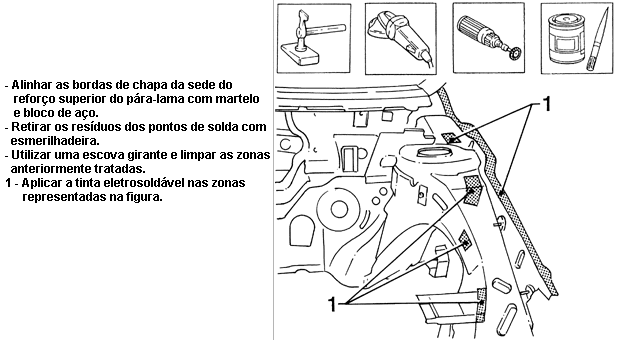

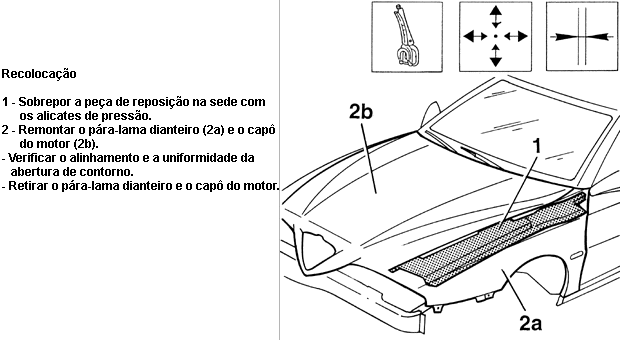

Apoio superior do pára-lama dianteiro

- Colocar os componentes interferentes.
- Recolocar o pára-lama dianteiro.
- Recolocar a moldura sobre a longarina.
- Recolocar o reservatório do líquido do lavador do pára-brisa.
- Recolocar o repetidor lateral.
- Recolocar o farol.
- Recolocar o pára-choque.
- Recolocar a proteção suplementar dianteira do vão da roda.
- Recolocar o capô do motor.
- Recolocar a roda dianteira.

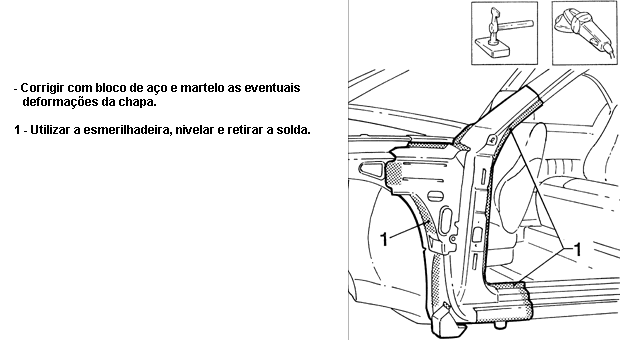

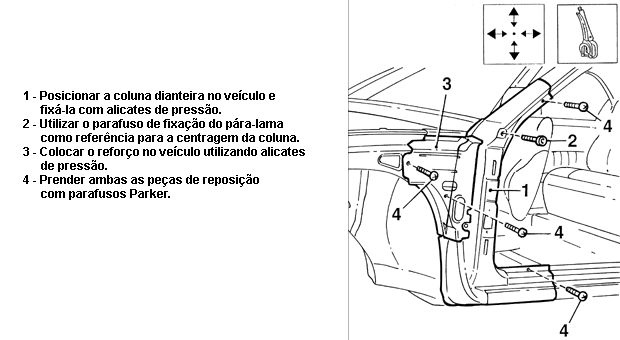

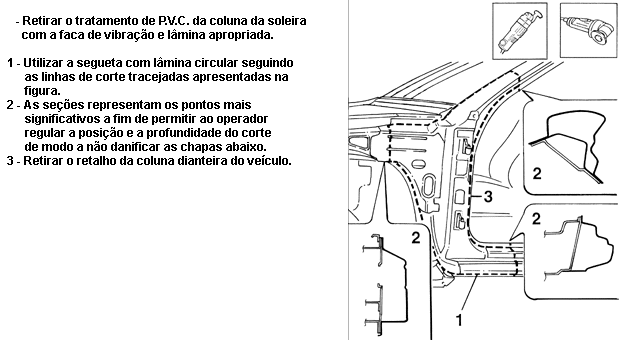

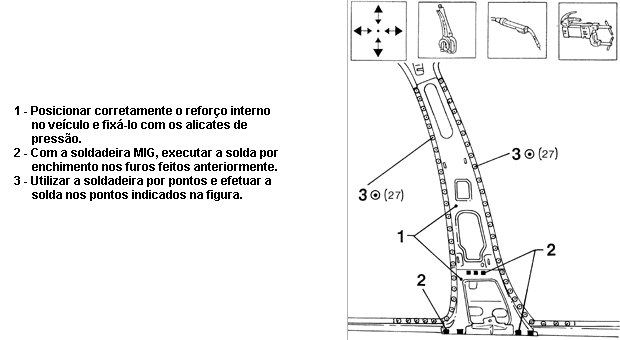

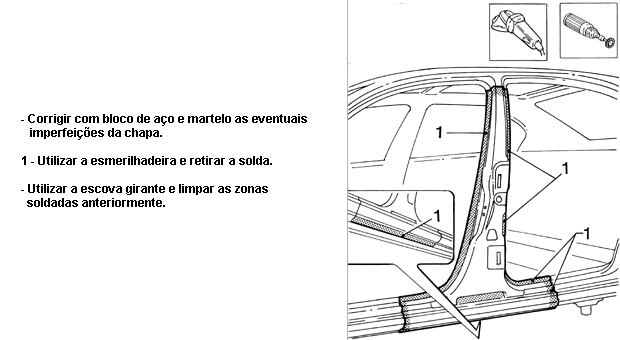

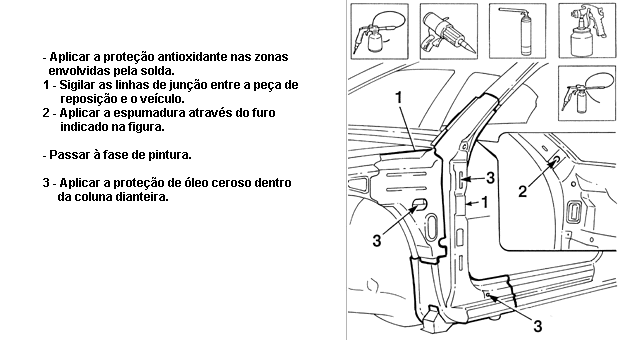

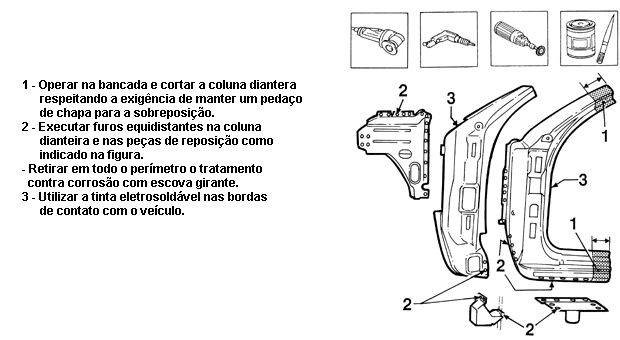

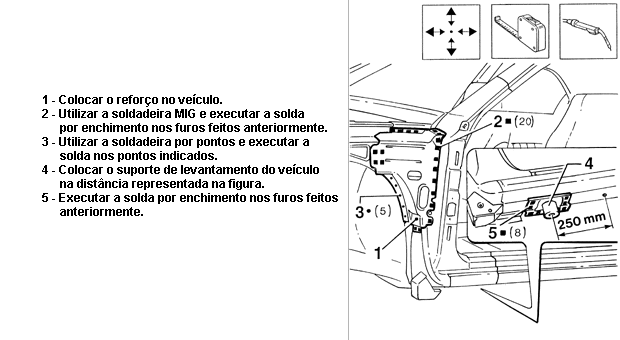

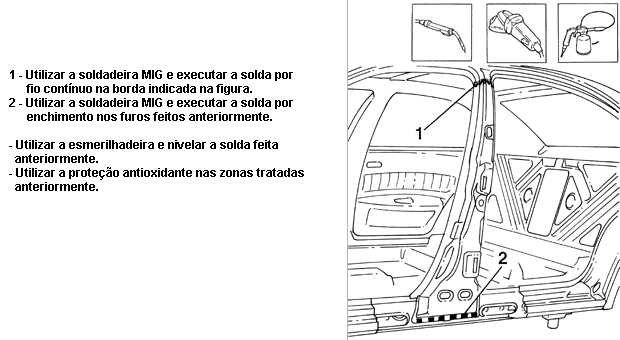

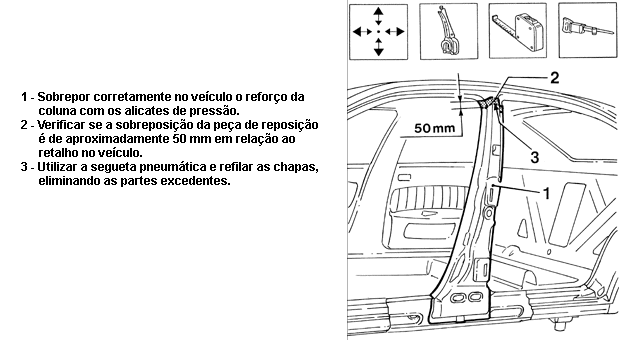

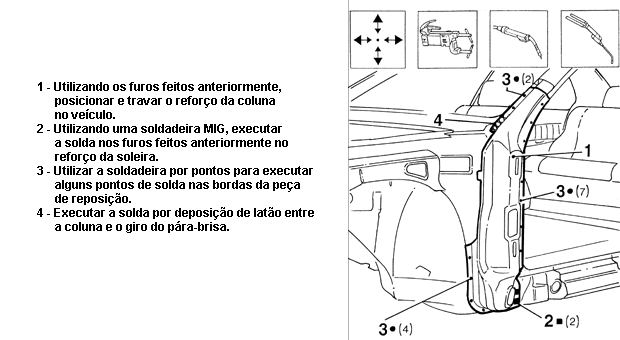

Coluna dianteira

- Recolocar a dobradiça da porta dianteira na coluna dianteira.
- Remontar os componentes retirados.
- Colocar o tapete.
- Recolocar o banco dianteiro .
- Recolocar a guarnição do vão da porta dianteira.
- Recololocar a central de derivação.
- Recolocar o revestimento do painel de instrumentos.
- Recolocar o vidro (tipo colado) do pára-brisa.
- Recolocar a porta dinateira.
- Recolocar o pára-lama dianteiro.
- Recolocar a moldura sobre a longarina.
- Recolocar o revestimento (no vão do motor) do líquido do lavador do pára-brisa.
- Recolocar o repetidor lateral.
- Recolocar o farol.
- Recolocar o pára-choque dianteiro.
- Recolocar a proteção suplementar dianteira do vão da roda.
- Recolocar a roda dianteira.

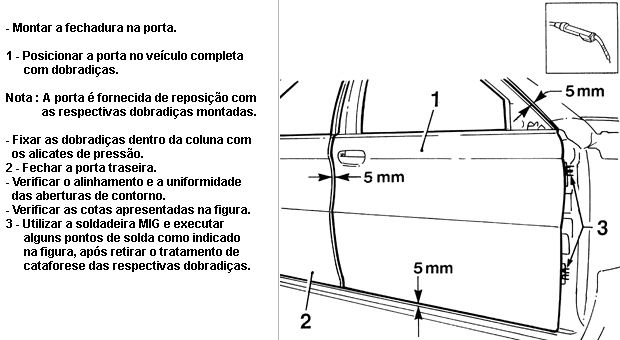

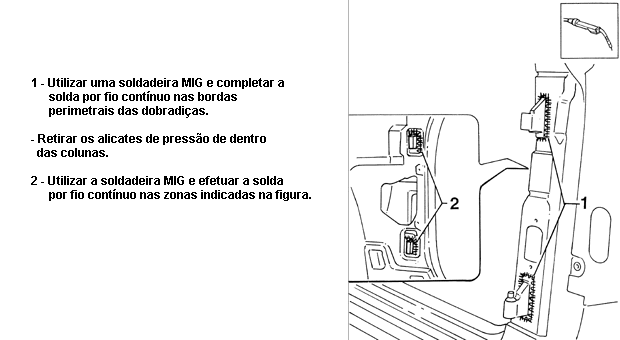

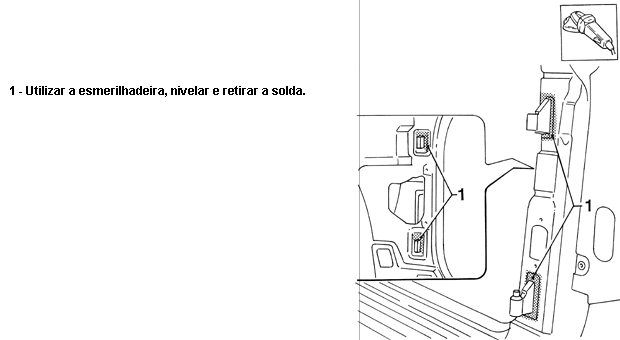

Dobradiça da porta dianteira

- Recolocar a porta dianteira.
- Recolocar o chicote integrado da porta dianteira.
- Recolocar o suporte da guarnição inferior da porta dianteira.
- Recolocar o limitador de abertura da porta dianteira.
- Recolocar o revestimento da coluna da porta dianteira.
- Recolocar a canaleta do vidro da porta dianteira.
- Recolocar a guia traseira do vidro da porta dianteira.
- Recolocar a guia dianteira do vidro da porta dianteira.
- Recolocar a maçaneta externa da porta dianteira.
- Recolocar o conjunto do motor/fechadura do travamento de uma porta dianteira.
- Recolocar o levantador elétrico do vidro de uma porta dianteira.
- Recolocar o vidro porta dianteira.
- Recolocar o raspa vidro (externo) da porta dianteira.
- Recolocar recolocar a proteção reparo de água da porta dianteira.
- Recolocar o painel interno da porta dianteira.
- Recolocar o alto falante dianteiro.
- Recolocar a luz interna inferior no painel da porta dianteira.
- Recolocar o espelho retrovisor externo com comando elétrico.
- Recolocar o apoio interno da porta dianteira.
- Recolocar a cobertura angular de uma porta dianteira.
- Recolocar a moldura da maçaneta interna do comando da abertura da porta dianteira.

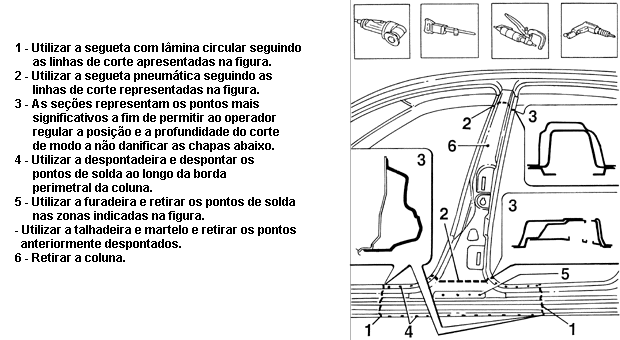

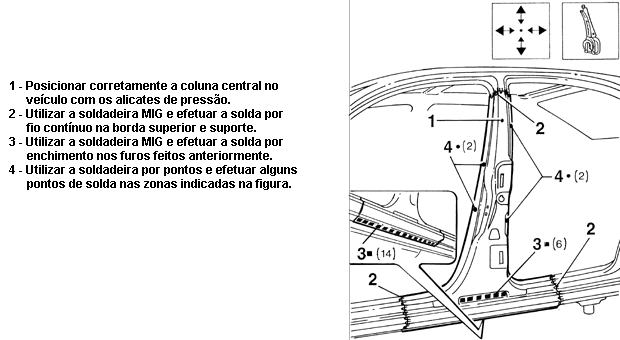

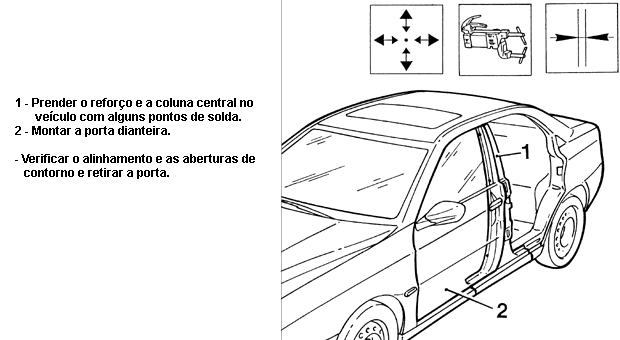

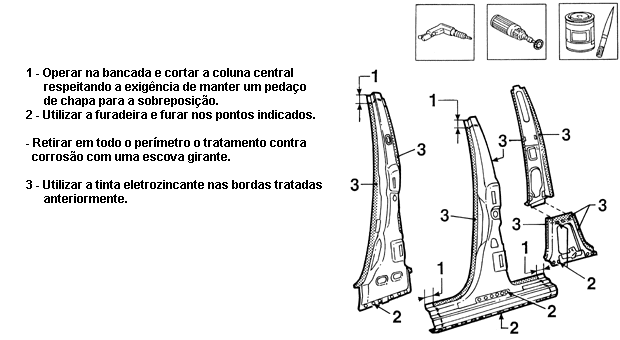

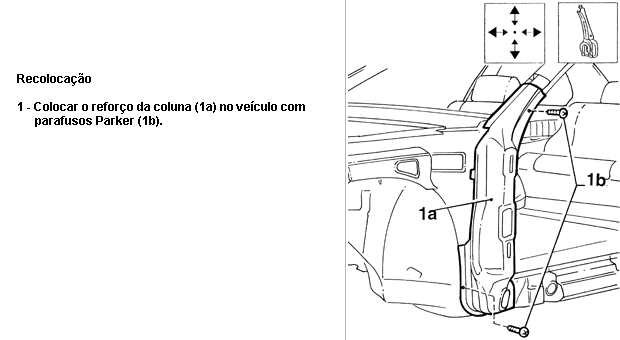

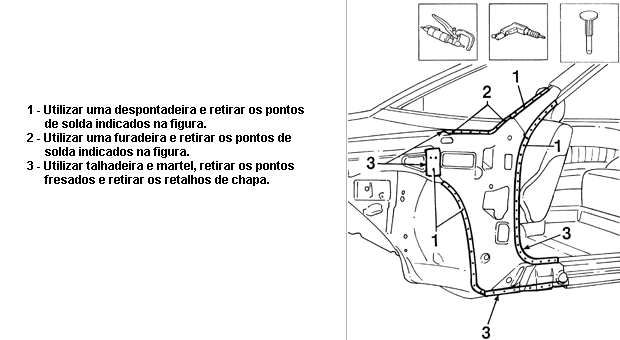

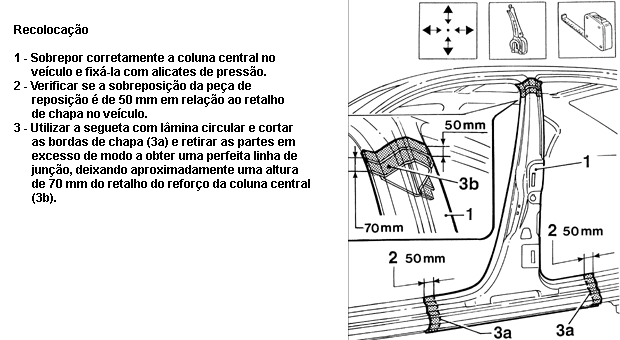

Coluna central

- Recolocar o revestimento do teto.
- Recolocar o cinto de segurança dianteiro.
- Recolocar o revestimeto da coluna central.
- Recolocar o banco traseiro.
- Recolocar o banco dianteiro.
- Recolocar a soleira do vão da porta traseira.
- Recolocar a guarnição do vão da porta traseira.
- Recolocar a guarnição do vão da porta dianteira.
- Recolocar a porta traseira.
- Recolocar a porta dianteira.

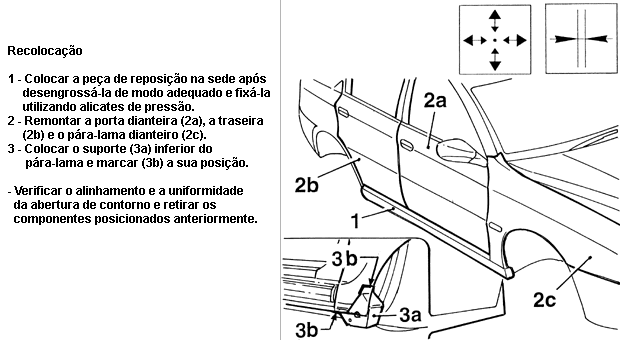

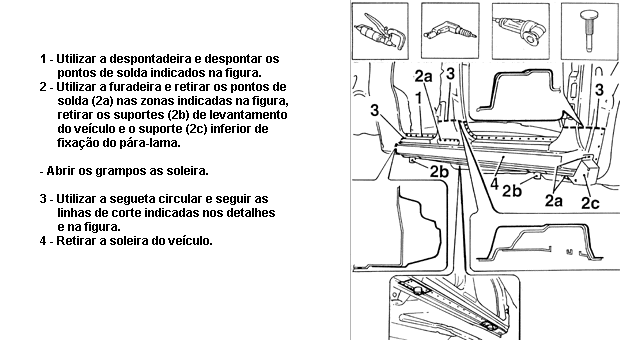

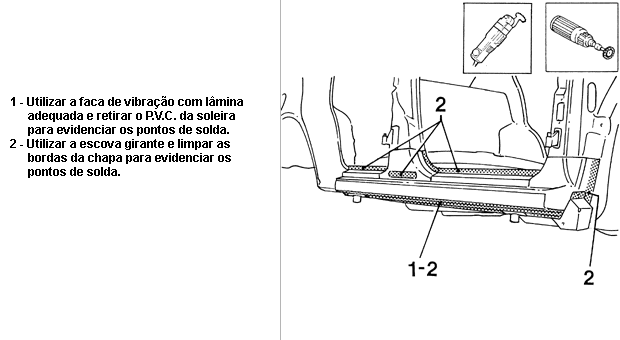

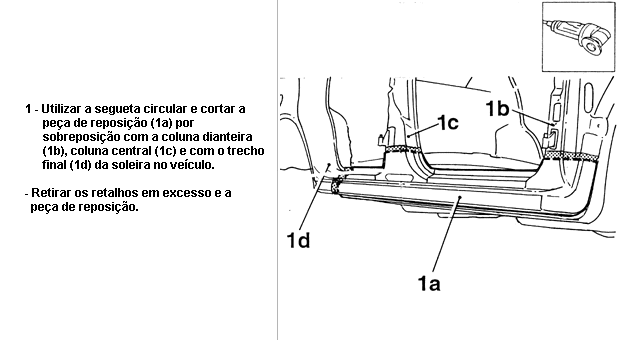

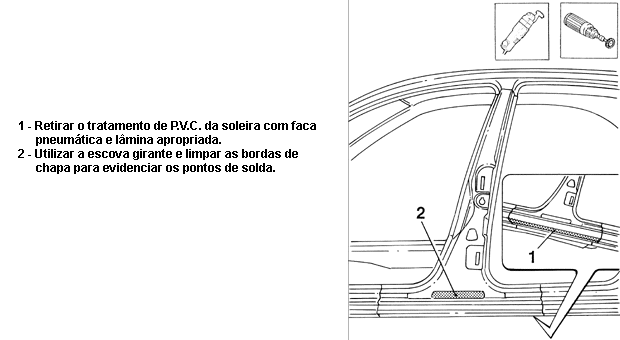

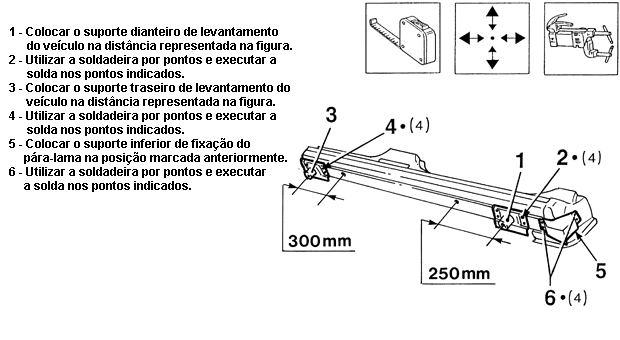

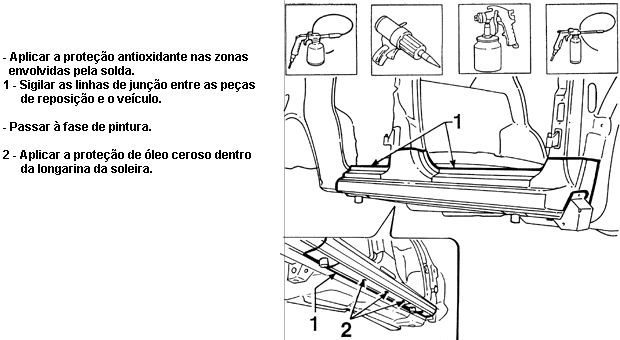

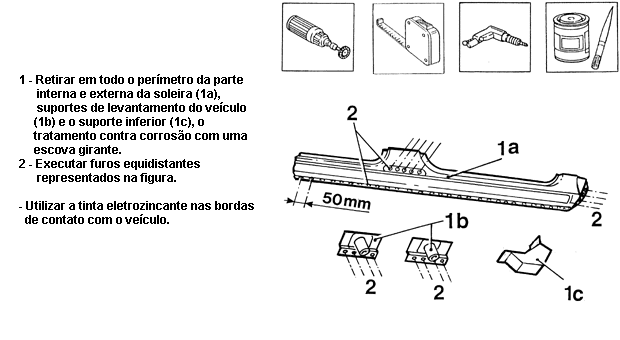

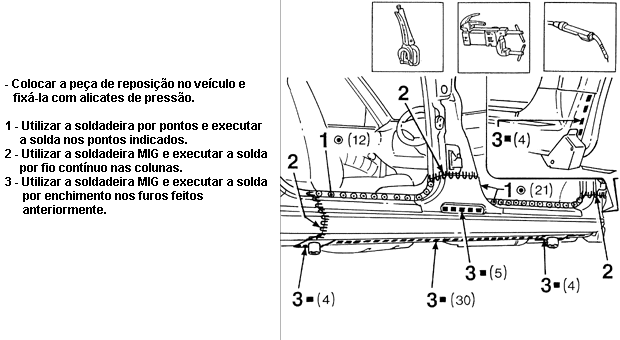

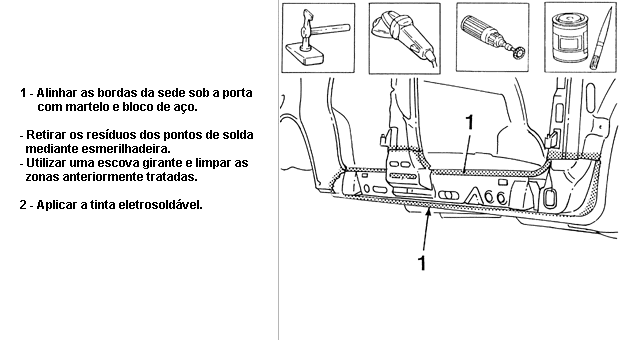

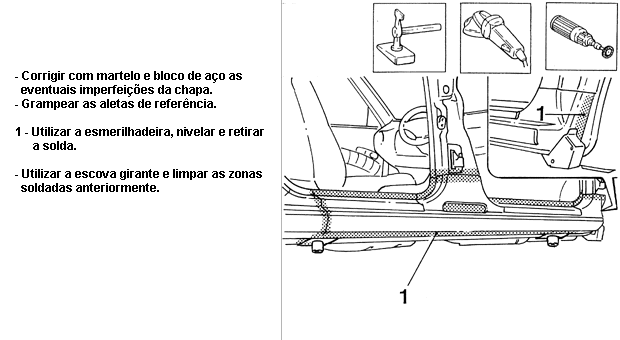

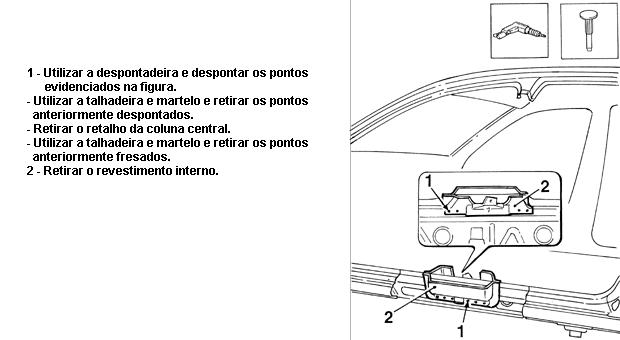

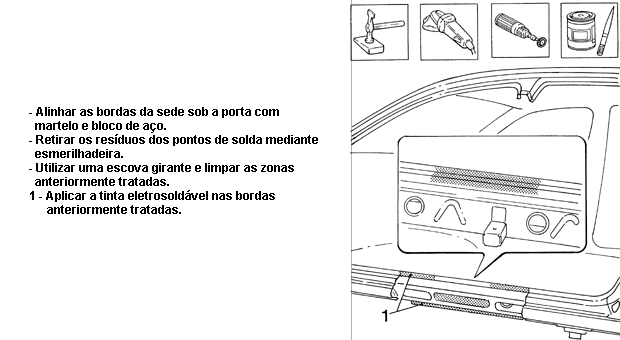

Soleira

- Colocar todos os componentes interferentes.
- Recolocar o pára-lama dianteiro.
- Recolocar a moldura sobre a longarina.
- Recolocar o reservatório (no vão do motor) do líquido do lavador do pára-brisa.
- Recolocar o repetidor lateral.
- Recolocar o farol.
- Recolocar a guarnição do vão da porta dianteira.
- Recolocar a guarnição do vão da porta traseira.
- Recolocar a guarnição do vão da porta dianteira.
- Recolocar a soleira do vão da porta dianteira.
- Recolocar a soleira do vão da porta traseira.
- Recolocar o banco traseiro.
- Recolocar o banco dianteiro.
- Recolocar a porta traseira.
- Recolocar a porta dianteira.

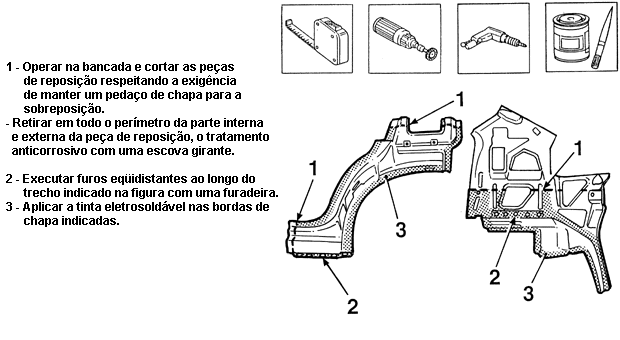

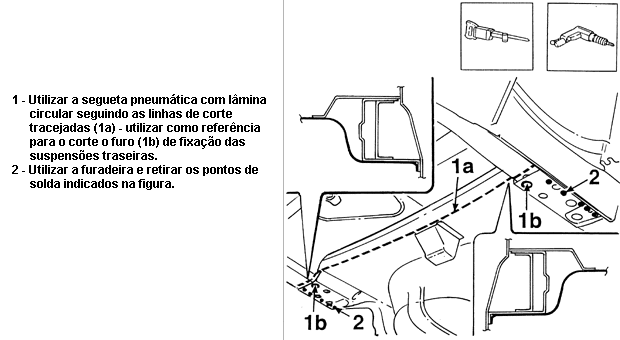

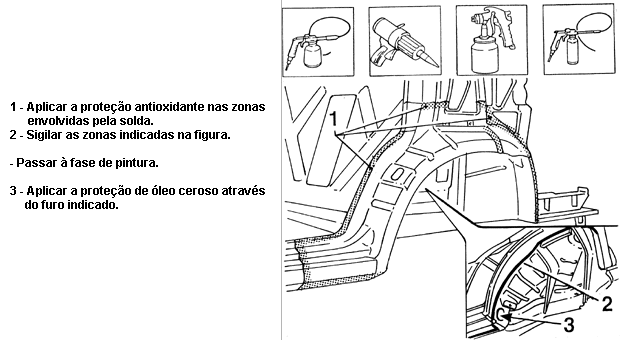

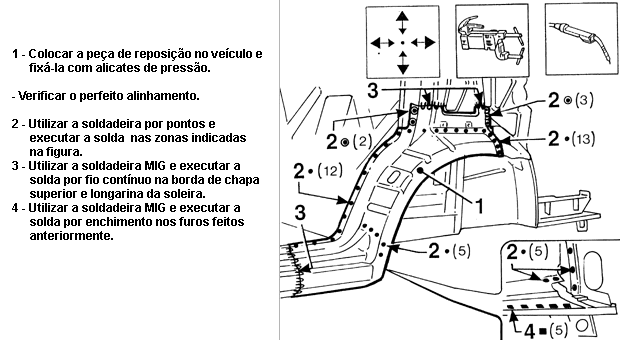

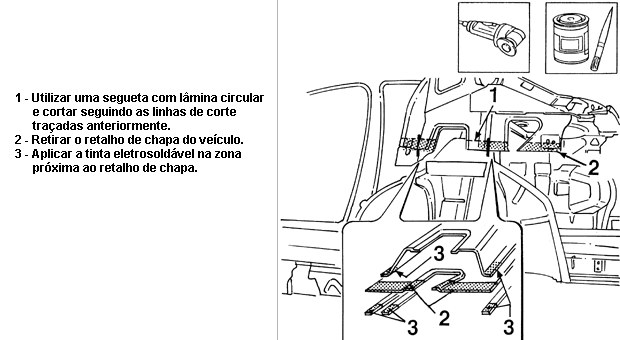

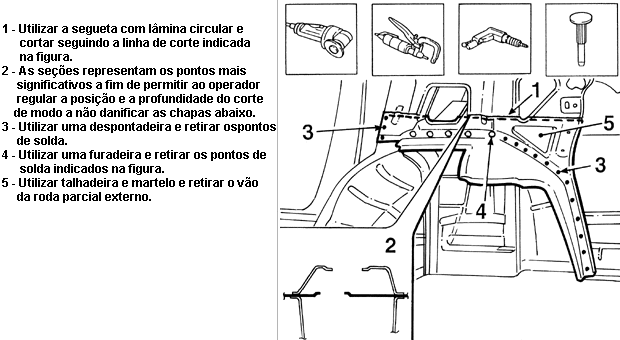

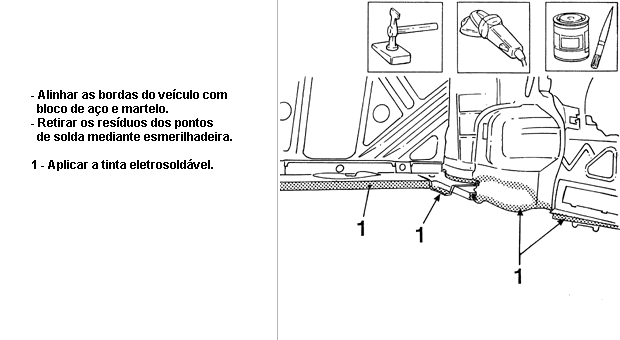

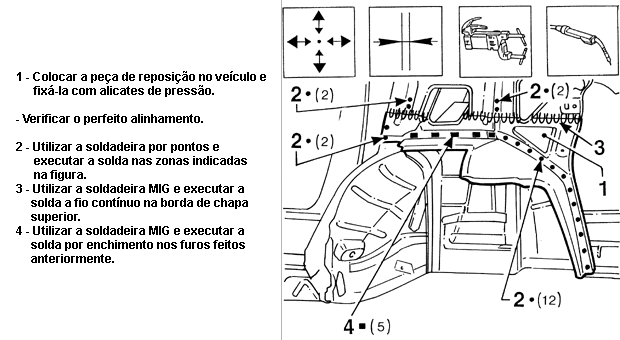

Vão da roda traseira externa

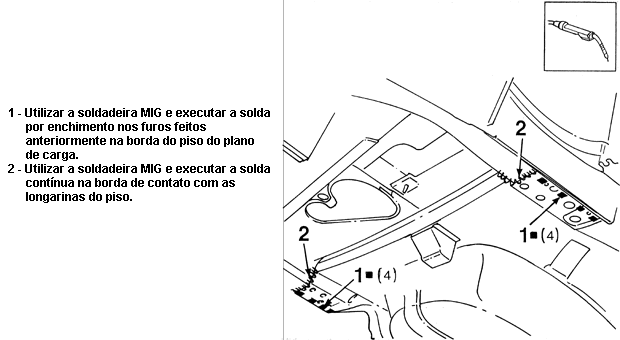

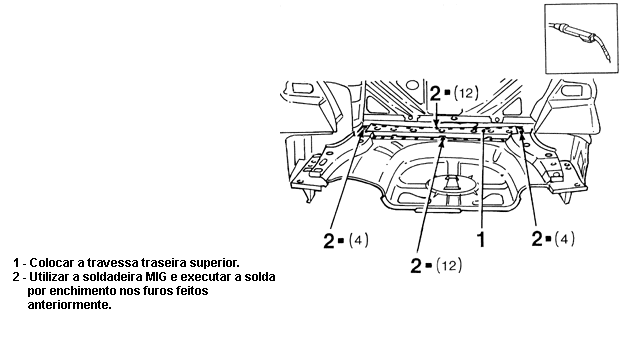

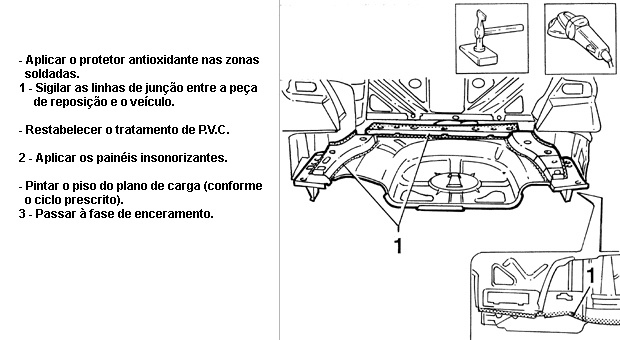

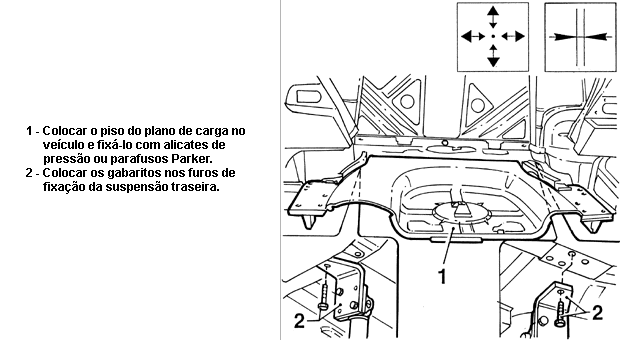

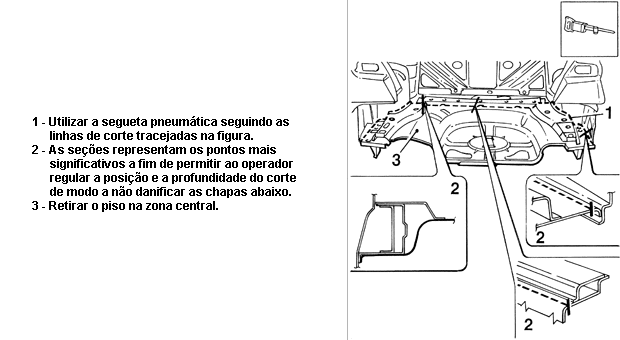

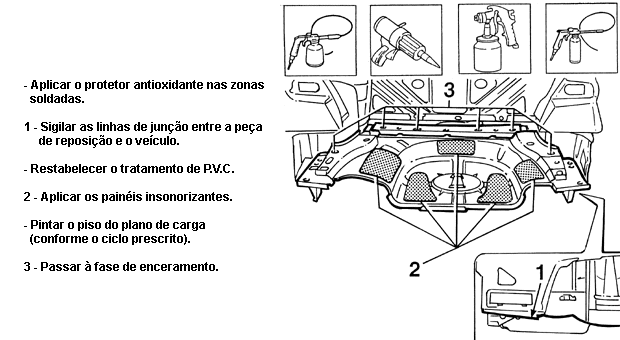

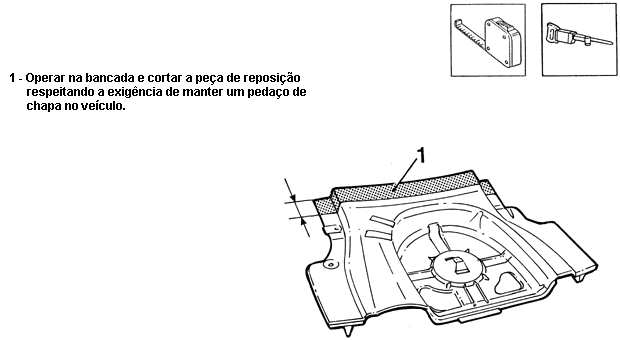

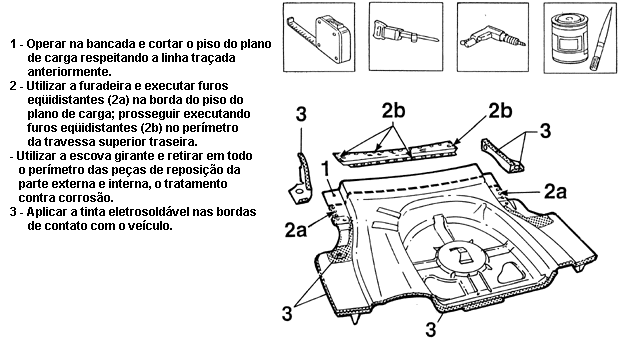

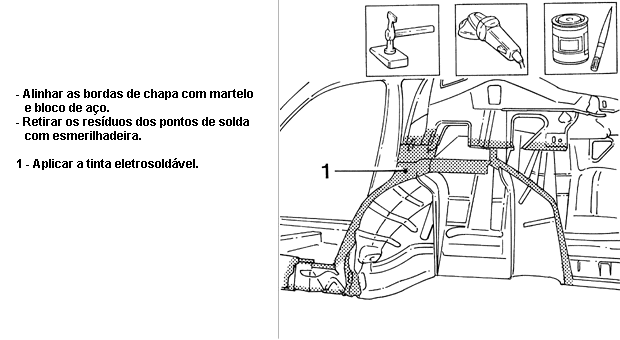

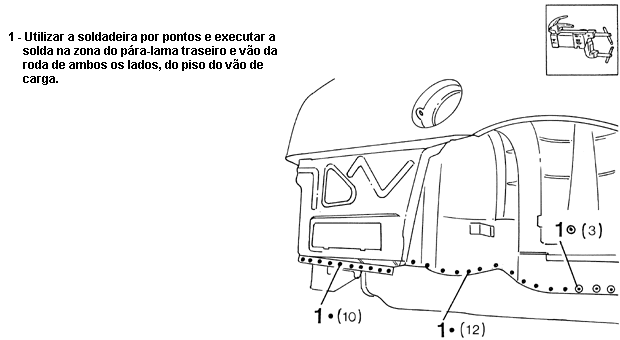

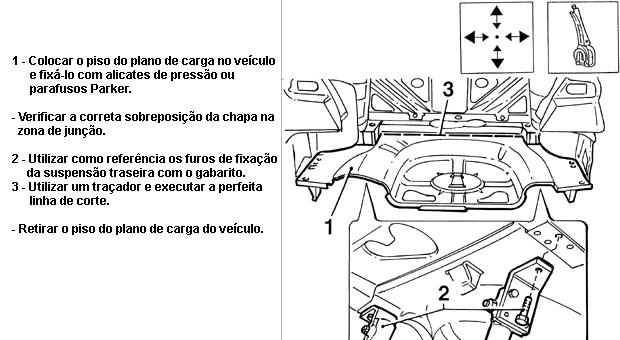

Piso plano de carga
